DH-SM.15

de 1000 à 1500 Kg

  • Faites livrer votre châssis directement chez nous

  • Délai de 6 à 8 semaines

  • Garantie 2 ans

à partir de xxxx €

H.T. (hors pose)

Caractéristiques

Le DH-SM.15 est le plus léger des hayons rétractables conventionnels avec une plateforme pliée une seule fois. Il est équipé d'un bâti compact et des bras de levage courts, afin de minimiser le porte-à-faux nécessaire. Par conséquent, il est une alternative moderne et plus légère au hayon élévateur DH-SMP.20 pour les porte-à-faux courts et les exécutions de 1500 kg et constitue le hayon idéal pour les camions de capacité moyenne, de 7,5 à 18 tonnes.

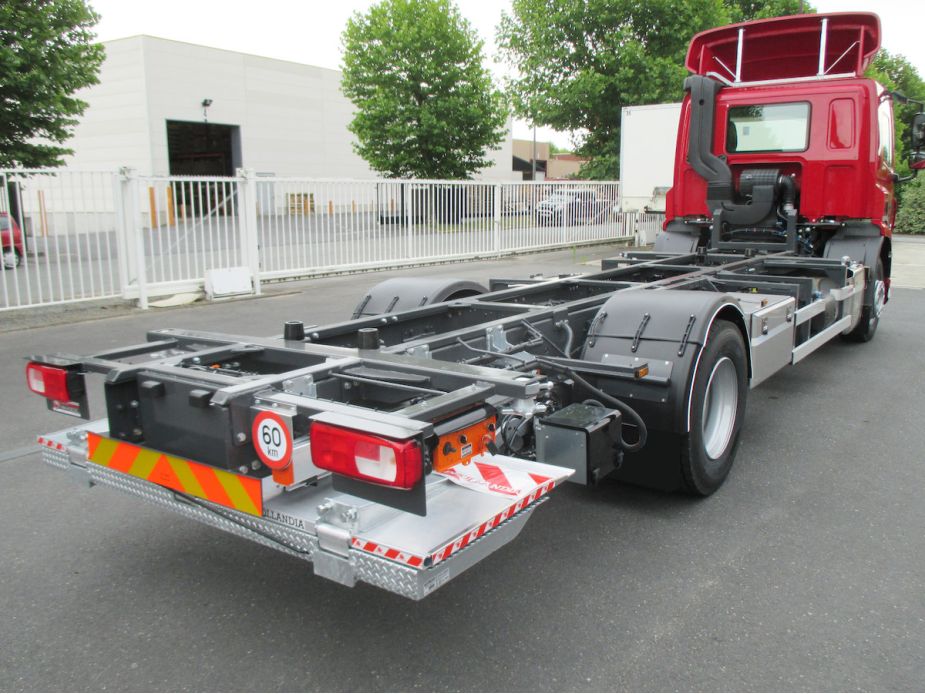

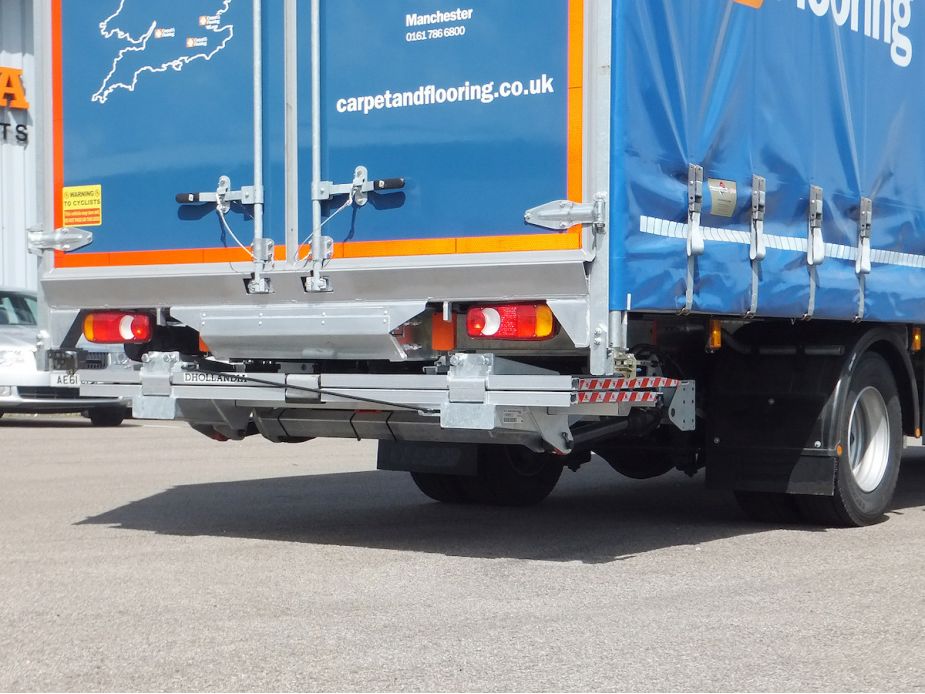

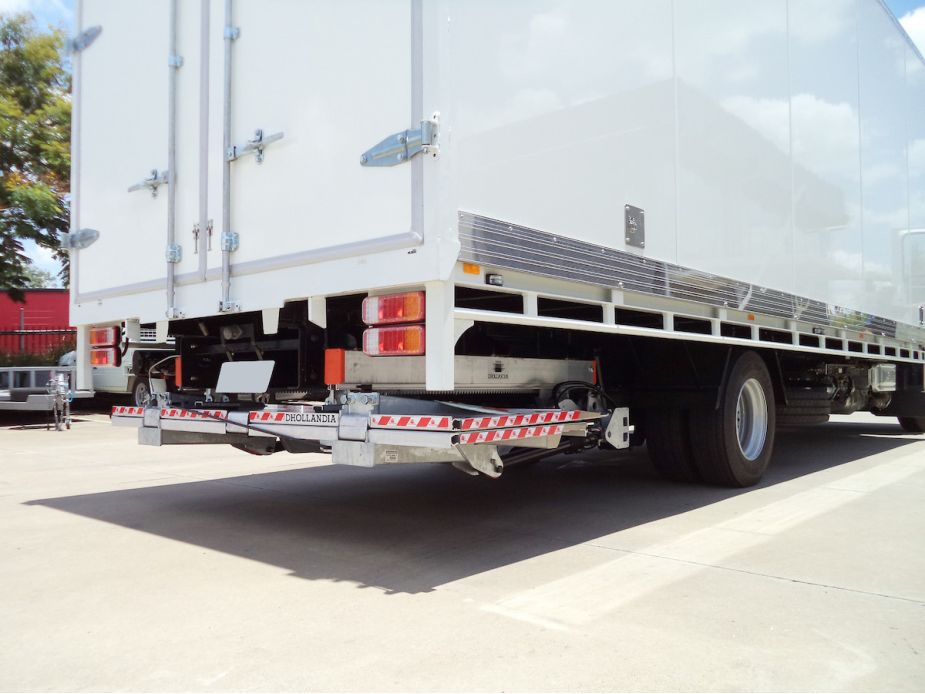

En position route, le DH-SM.15 est rangé en sécurité sous le châssis du véhicule. Il est idéal pour les applications où le véhicule est fréquemment chargé / déchargé par des chariots élévateurs ou aux quais de chargement, pour les caisses démontables, pour un usage occasionnel et pour toutes les applications nécessitant d'accéder rapidement et facilement à l'espace de chargement.
  • Rangé en sécurité en dessous du châssis du véhicule. Pas de dégâts lors du chargement au quai ou avec chariot élévateur. Accès libre au plancher du véhicule.
  • Plateforme conique. Montée et descente à plat avec inclinaison au sol automatique. Orientation de plateforme réglable.
  • Commande électrique sans composants électroniques sensibles
  • Bâti du hayon en finition Galvaniser à chaud. Meilleure protection possible contre la corrosion [OAT104]

Spécifications techniques

Plateforme

  • Partie fixe en acier avec pointe en aluminium, ou plateforme tout en aluminium [option OAP601]
  • Rouleaux de plateforme synthétiques pour le contact entre la plateforme et le sol
  • Ouverture et fermeture de la pointe de plateforme assistées par ressort de torsion [OAP613]

Mécanique

  • Plateau conique. Montée et descente à plat avec inclinaison automatique au sol
  • Inclinaison de la plateforme ajustable à tous niveaux par la commande extérieure
  • Conception intelligente offrant un gain de poids maximal

Hydraulique

  • 2 vérins de levage et 2 vérins d'inclinaison pour une stabilité de plateforme maximale.
  • Electrovannes de sécurité sur tous les vérins
  • Commande de secours manuelle sur toutes les électrovannes
  • Tiges de vérin en acier inoxydable chromé
  • Vérins équipés de soufflets et tuyaux de graissage
  • Groupe hydraulique robuste 12V ou 24V DC monté à côté du bâti du hayon
  • Rétraction assurée par moteur hydraulique + crémaillère [OAH022]

Electricité

  • Avec coupe-circuit: commande joystick + sélecteur de commande [OAE030.BT.0]
  • Commande électrique sans composants électroniques sensibles
  • Commande extérieure sûre avec opération à 2 mains obligatoires
  • Moteur électrique avec fusible thermique

Finition & Entretien

  • Bagues d'articulation à entretien réduit dans tous les points d'articulation, plus graisseurs
  • Bâti du hayon en finition Galvaniser à chaud. Meilleure protection possible contre la corrosion [OAT104]
  • Partie fixe en acier, standard en finition Galvaniser à chaud [OAT127]
  • Plateforme en aluminium ou parties de plateforme en finition naturelle
